CO₂地下封存是實現CCUS技術的重要組成部分。目前，CO₂地下封存技術的基本思路為：將集中排放源分離得到的CO₂注入地下具有合適封閉條件的地層中隔離封存。常見的地下封存方式包括利用沉積盆地內深部咸水層、油氣田以及不可開采深部煤層封存。但這些方式多以CO₂超臨界狀態處理為前提，普遍存在技術要求高、綜合投入成本高、對儲層封閉地質特征及埋深條件存在明顯約束、無法進行大規模封存等問題。因此，探索大規模、低成本的CO₂地下封存技術是煤炭工業領域低碳化發展利用亟待破解的技術難題，具有重要的理論意義與應用前景。

據預測，到2030年我國廢棄礦井?dāng)?shù)量將達到1.5萬個，若按每個礦井地下空間60萬m³測算，具有約72億~90億m³的潛在空間。

若能科學論證開采擾動空間進行CO₂地下高效封存所需地質條件，進而開展適宜于CO₂封存的煤礦開采區地質選址，即可實現“煤炭從哪兒來，煤炭利用產生的固廢和CO₂回到哪兒去”的可持續發展思路。

根據上述思路，王雙明院士在對煤炭開采擾動空間地質特點分析的基礎上，探究了煤炭開采擾動空間高效封存CO₂的必備條件，提出了適宜于煤礦開采過程中進行CO₂封存的3種潛在技術：煤層采空區碎裂巖體CO₂封存技術、煤地下氣化煤灰及碎裂巖體CO₂封存技術、煤原位熱解半焦CO₂封存技術，并分別對上述技術對應的封存理念、技術途徑及技術難題進行了討論。

在進行CO₂地下封存時，往往選擇埋深＞1000m的深部地層，并通過壓力控制使CO₂處于超臨界狀態實現大規模封存，但這會導致壓注阻力較大、封存成本偏高。在本研究中，通過論證得出：無論何種CO₂封存類型，即使儲存載體、儲存埋深及稟賦地層條件等有所差異，其共性條件均具有良好的地質蓋層。即在煤礦開采區，只要滿足不受開采擾動影響的穩定地質蓋層和良好儲集空間密閉性即可實現采空區CO₂封存，與地層埋深關系并不十分密切。事實上，埋深≤1000m的中淺部地層在具備良好的“儲+蓋”地質組合條件時，同樣可實現CO₂規模化封存。因此，本次研究提及的煤炭開采擾動空間系指中淺部煤層（埋深≤1000m）開采過程中形成的地下采空區及其擾動影響范圍區。研究明確了實現CO₂地下高效封存的必備條件：①煤層上部存在不受開采擾動影響的地質密閉層是實現煤礦擾動空間CO₂封存的先決要求；②構建功能性充填空間是實現CO₂地下封存的核心工作；③由功能性充填體圍限的碎裂巖體、氣化煤灰及熱解半焦等封存載體物性特征是影響CO₂封存量及封存效果的重要因素。



1煤層采空區碎裂巖體CO₂封存技術

封存理念：首先利用功能性充填技術，回采采煤工作面四側的煤柱，并同步構筑功能性“回”形充填體，完成采煤工作面四周封閉。采煤工作面回采后，覆巖碎裂垮落，未垮落覆巖受重力作用而壓覆在功能性充填體上，實現覆巖與功能性充填體之間的密封。煤層上方巖層中有低滲透性蓋層，覆巖垮裂形成的裂縫帶發育高度未到達蓋層，則蓋層、功能性充填體和底板構成了CO₂地下封存空間，實現以采煤工作面為單元采空區碎裂巖體CO₂封存。

煤層擾動空間CO₂封存地質要素

煤礦開采擾動空間的典型CO₂封存載體

技術途徑：煤層采空區碎裂巖體CO₂封存技術分為6個階段，具體包括煤層劃分、煤柱功能性充填回采、開切眼區充填、長壁工作面垮落開采、停采區功能性充填和CO₂充注階段。

煤層采空區碎裂巖體CO₂封存技術示意

“回”形充填構筑CO₂地下封存空間

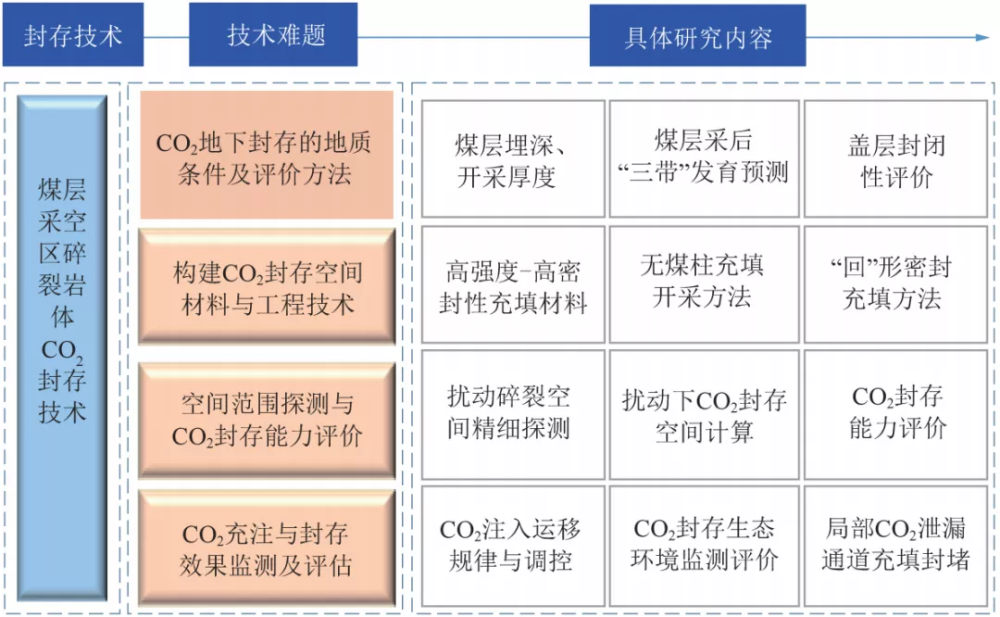

煤層采空區碎裂巖體CO₂封存技術關鍵技術難題：煤層采后CO₂蓋層封閉性評價、CO₂封存空間構筑、擾動空間探測與CO₂封存潛力評價、CO₂充注調控與封存效果監測及評估。

煤層采空區碎裂巖體CO₂封存技術難題2煤地下氣化空間CO₂封存技術

封存理念：煤炭地下氣化是未來深部煤炭開采的重要方式之一。氣化爐在氣化后會形成體積可觀的地下空間，可作為封存CO₂場地。在煤炭進入地下氣化階段，隨著O₂的不斷注入，煤炭發生可控燃燒，固態煤炭不斷轉化成為H₂、CO、CO₂及烴類氣體等氣態物質從生產孔排出，地下空腔隨氣化進程不斷增大。在氣化形成的空間內會有部分頂板垮落形成的碎石，頂板高溫和冒裂形成的縫隙、煤炭氣化殘留的飛灰以及部分未完全氣化的殘?zhí)嫉任镔|(zhì)。研究在此基礎上提出利用UCG后的地下空間結構和物質實現CO2的地質封存目標。

煤地下氣化空間 CO₂封存模式示意利用UCG地下空間封存CO₂主要分為4個關鍵階段，即選址階段、氣化階段、封存注入階段和封存后的監測與評價階段。

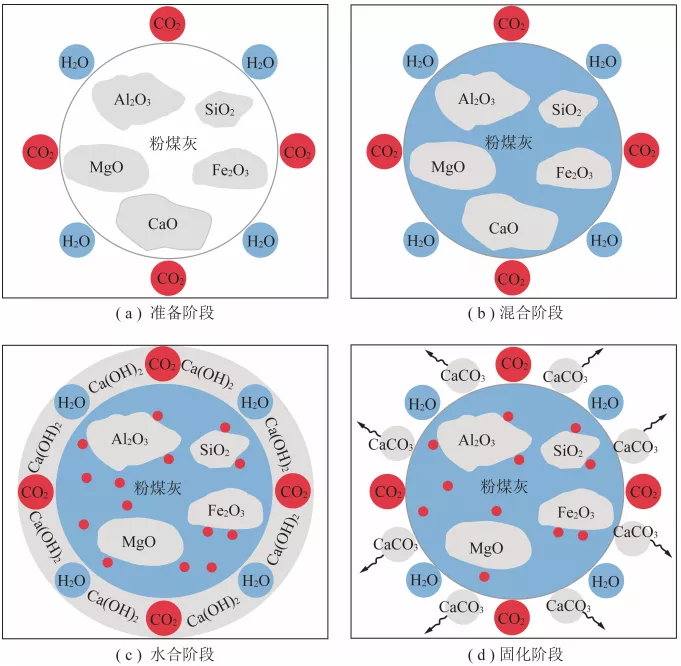

氣化灰渣CO₂化學吸附封存原理（以Ca²⁺為例）
技術途徑：本研究所提的CO₂封存模式是指綜合利用UCG形成的地下空間和殘余物質實現的一種以化學封存（永久封存）為主，兼用物理封存?；瘜W(xué)封存主要是利用氣化灰渣（也可利用發電廠的粉煤灰）中大量的堿土金屬氧化物水化后的金屬陽離子，與CO₂溶于水形成的碳酸根離子發生碳酸化反應，生成可用于永久封存的碳酸鹽類物質；物理封存是利用UCG形成的空腔和上覆巖體垮落物等形成的空隙吸附CO₂。

煤地下氣化空間CO₂封存技術流程及關鍵問題

利用UCG地下空間進行CO₂地質封存包含4個關鍵技術難題：UCG氣化選址與水平隔離墻構筑、氣化空間探測與封存能力評價、CO₂注入封存與調控技術、CO₂封存效果監測與評價。



3煤原位熱解半焦CO₂封存技術

封存理念：煤的原位熱解作為一種清潔低碳的煤炭開采形式，現主要以富油煤為對象，通過熱解方式在原位地層最大限度提取煤中油氣資源，并將熱解半焦留存地下。富油煤熱解后形成發達的孔縫結構空間，大量熱解產物產出使半焦總體形成以中孔和大孔為主的孔隙結構。隨著溫度升高，煤中裂隙急劇產生，形成大量平行層理、蜂窩狀、雁列狀裂隙網絡，這使得煤體的滲透性大幅提高，CO₂注入阻力降低。

富油煤原位熱解-CO₂封存基本過程

技術途徑：井工式富油煤原位熱解半焦CO₂封存技術主要包括4個階段：煤層分割充填階段，煤層預裂階段，煤層熱解階段，CO₂充注階段。

富油煤原位熱解半焦CO₂封存關鍵問題

煤原位熱解半焦CO₂封存技術關鍵技術難題：富油煤原位熱解與CO₂封存均尚處于初步探索階段，CO₂封存空間調控、封存潛力評價方法、封存地質條件選址評價、地質風險探測等關鍵問題與技術方面仍需重點展開研究。



作者簡介



王雙明，男，1955年生，陜西岐山人，中國工程院院士，教授，博士生導師，西安科技大學學術委員會主任，陜西省煤炭綠色開發地質保障重點實驗室主任，是國家有突出貢獻專家。先后獲國家科技進步二等獎3項，省部級一等獎6項。公開發表論文30余篇，出版專著4部。榮獲“李四光地質科學獎”。2017年當選中國工程院院士。

研究方向

煤炭地質，煤礦區減損開采與環境保護

主要成果

揭示了鄂爾多斯盆地煤炭資源總體分布特征和賦存規律，查明了全盆地煤炭資源總量，為煤炭工業戰略西移提供了科學依據和資源保障；建立了煤田綜合勘查技術體系，體現出勘查周期短，成本低，精度高等特點；提出了以生態水位保護為核心的礦區生態環境保護新技術；提出了富油煤作為煤基油氣資源勘探開發理論，為煤炭清潔、高效、低碳發展提供了新途徑；探索了煤礦井下CO₂高效封存地質條件判識及封存技術，為實現煤礦開采擾動空間CO₂封存技術發展提供了新參考。





---

來源：

王雙明，申艷軍，孫強，等. “雙碳”目標下煤炭開采擾動空間CO₂地下封存途徑與技術難題探索［J］. 煤炭學報,2022,47(1):45-60.
